ここでは、テンプレートを変更して、季節に応じた学級通信を作ってみます。 グリッドの使い方、画像の連続複写、プレーンの使い方が、 この図の作成を素早く行うポイントです。 もちろん、他のプリント作りにも応用できる機能ですので、 ぜひマスターしてくださいね！ ※以下は、「花子2006」を使ってご説明しています

行事の準備も花子で完璧！
Vol.10： 運動会で使う、詳細トラック図を描いてみよう！ （１）

１．グリッドを表示・設定する	操作の仕方

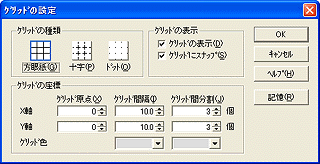

	まず、画面に、「グリッド」という方眼を表示します。グリッドを使うと、正確な座標に合わせて図形を描画したり、移動したりする場合に便利です。 プルダウンメニューの[表示]−[表示切り替え]−[グリッドの表示]を選択すると、グリッドが表示されます。 グリッドが表示されたら、プルダウンメニューの［表示]−[表示設定]−[グリッドの設定］を選択し、「グリッドの表示」と「グリッドにスナップ」にチェックし、描きたいコース幅になるように設定します。ここでは１０mm幅を３分割に設定します。
	グリッドが設定されると、背景がこのようになります。
２．トラックのフィールド部分と直線コースを描く
	トラックのフィールド部分となる長方形を描きます。 描画パレットから［長方形］を選択し、グリッドにあわせてマウスで長方形を描きます。
	直線コースを6コース作成します。 長方形の上に、1コースと2コースの間のラインとなる直線を1本引きます。
	1コース目の直線を選択した状態のまま、プルダウンメニューの［変形]−[移動/複写］で、「数値で指定」のチェックをはずし、「連続指定」にチェックを入れて「等分割」を選び、「繰り返し回数」を「５回」に設定します。 次に［詳細］をクリックし、［参照位置］を「左上」に設定してOKボタンをクリックします。
	すると、1コース目の直線の[参照位置]に指定した場所が十字の形になります。 ※[参照位置]は、クリップウィンドウの変形パレットで決めてもよいです。
	[参照位置]から上に5コース分数えていって、6コース目の直線の左位置となる位置にマウスカーソルを合わせ、その場をクリックします。 すると、等間隔に5本の平行線が引け、これで直線の6コースを作成できました。 反対側のコースも同じようにして、描きます。
